Охранная сигнализация

Назначение и задачи ОС

Охранная сигнализация — совокупность технических средств для обнаружения появления нарушителя на охраняемом объекте и подачи извещения о тревоге для принятия мер по задержанию нарушителя.

Из определения можно выделить несколько основных задач охранной сигнализации:

Обнаружение нарушителя;

Формирование извещения об обнаружении нарушителя в нужном информационном формате;

Передача извещения в нужном формате в определённое место;

Обеспечение процедуры постановки на охрану и снятия с охраны (взятия/снятия).

Термины и определения

Извещатели — приборы для обнаружения нарушителя. Имеют чувствительные элементы, реагирующие на определённые признаки нарушителя в зоне обнаружения. Извещатели обнаруживают проникновение на территорию охраняемого объекта через заборы и канализацию, в помещения через окна и двери, несанкционированное передвижение людей (контроль объёма), действия по разрушению стен и перекрытий. При проектировании охранной сигнализации объект разбивается на локальные охраняемые зоны, при этом извещатели устанавливаются в местах возможных путей проникновения нарушителя на объект. После обнаружения извещатели формируют извещение о тревоге;

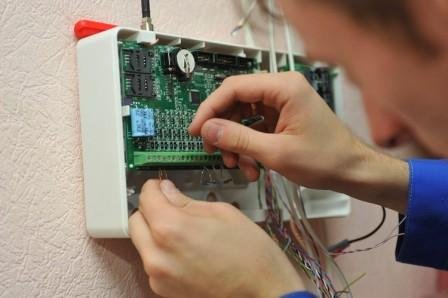

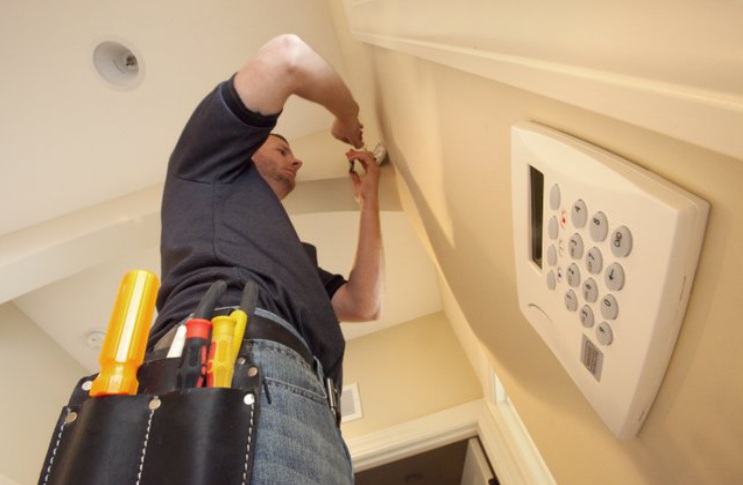

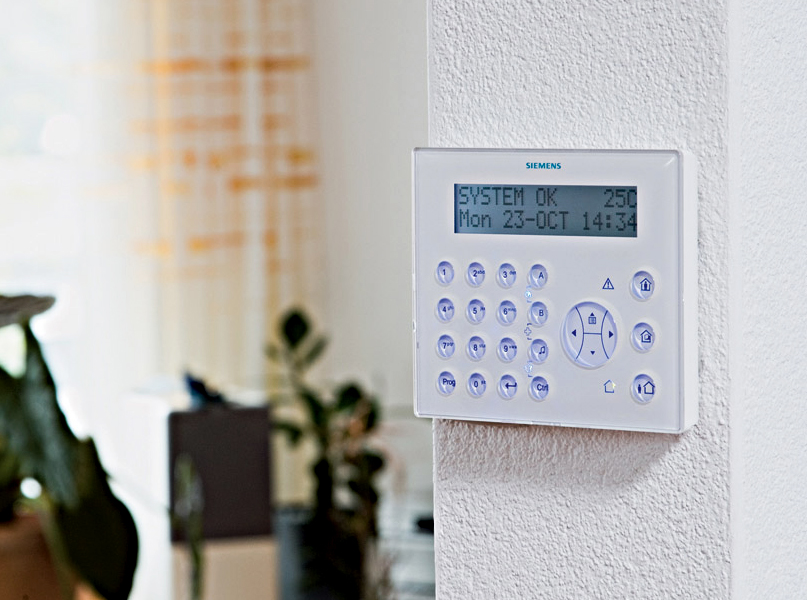

Приёмно-контрольные приборы (ПКП) – многофункциональные устройства для приёма сигналов от извещателей по шлейфам сигнализации, включения световых и звуковых оповещателей, выдачи информации на пульты централизованного наблюдения, обеспечения процедуры постановки/снятия с помощью органов управления. В качестве органов управления можно использовать выносные и встроенные пульты и клавиатуры с секретными кодами, а также считыватели совместно с электронными идентификаторами (карточками и ключами);

Оповещатели - устройства для оповещения людей о тревоге на объекте с помощью звуковых или световых сигналов;

Приборы передачи извещений — устройства, предназначенные для получения сообщения о тревоге, преобразования и передачи его в заданном виде по различным каналам связи (GSM-канал, выделенная или коммутируемая проводная телефонная линия) на пульты централизованного наблюдения или другое оборудование удалённым пользователям;

Системы передачи извещений — совокупность технических средств (оконечные устройства, приборы передачи извещений, каналообразующее оборудование, пульты централизованного наблюдения) для передачи тревожных извещений по каналам связи и приёма в удаленном пункте централизованной охраны, а также для передачи и приёма команд управления процедурой взятия/снятия;

Пульты централизованного наблюдения — технические средства (совокупность технических средств), устанавливаемые в пункте централизованной охраны для приёма от приборов (систем) передачи извещений сообщений о тревоге на охраняемых объектах.

В зависимости от требуемой точности обнаружения места проникновения нарушителя применяются неадресные системы и адресные системы охранной сигнализации. В неадресных системах точность обнаружения определяется совокупностью охранных зон (то есть защищаемых областей), контролируемых одним шлейфом сигнализации. В адресных системах место проникновения нарушителя определяется с точностью до места установки извещателя и его зоны чувствительности.

При оснащении больших объектов охранной сигнализацией принимаются во внимание следующие особенности. Большие объекты могут быть территориально сосредоточенными, когда большая охраняемая площадь концентрируется в одном месте и территориально рассредоточенными, когда она формируется за счет совокупной охраны множества разнообразных зданий и сооружений. При этом архитектура объекта может быть разнообразной: в виде высотных зданий, протяженных малоэтажных, отдельных небольших строений.

Технические средства для каждой зоны охраны выбираются исходя из специфики объекта и функциональных возможностей приборов.

Адресная система охранной сигнализации

Как правило, адресные системы охранной сигнализации всегда используются совместно с сетевым контроллером (пультом).

Логика работы адресной системы такова, контроллер опрашивает подключенные к нему адресные устройства. Когда извещатель формирует сигнал нарушения контролируемой зоны (например, размыкание магнитоконтактного извещателя), на контроллер поступает соответствующее событие («Тревога входа», «Тревога проникновения»).

В зависимости от типа подключаемых извещателей и для удобства управления процедурой постановки/снятия любому шлейфу этих приборов может быть присвоен любой из типов шлейфа (охранный, тревожный, входной и т.п.)

Классификация извещателей ОС

1. По способу приведения в действие охранные извещатели подразделяют на автоматические и ручные.

2. По назначению автоматические охранные извещатели подразделяют на:
- для закрытых помещений;
- для открытых площадок и периметров объектов.

3. По виду зоны, контролируемой извещателем, охранные извещатели подразделяют на:
- точечные;
- линейные;
- поверхностные;
- объемные.

4. По принципу действия охранные извещатели подразделяют на: - электроконтактные;
- магнитоконтактные;
- ударноконтактные;
- электромагнитные бесконтактные;
- пьезоэлектрические;
- емкостные;
- ультразвуковые;
- оптико-электронные (активные и пассивные);
- радиоволновые;
- комбинированные.

5. По количеству зон обнаружения, создаваемых охранными извещателями, их подразделяют на однозонные и многозонные.

6. По дальности действия ультразвуковые, оптико-электронные и радиоволновые охранные извещатели для закрытых помещений подразделяют на:
- малой дальности действия - до 12 м;
- средней дальности действия - свыше 12 до 30 м;
- большой дальности действия - свыше 30 м (кроме ультразвуковых извещателей).

7. По дальности действия оптико-электронные и радиоволновые охранные извещатели для открытых площадок и периметров объектов подразделяют на:
- малой дальности действия - до 50 м;
- средней дальности действия - свыше 50 до 200 м;
- большой дальности действия - свыше 200 м.

8. По конструктивному исполнению ультразвуковые, оптико-электронные и радиоволновые извещатели подразделяют на:
- однопозиционные - один или более передатчиков (излучателей) и приемник (и) совмещены в одном блоке;
- двухпозиционные - передатчик (излучатель) и приемник выполнены в виде отдельных блоков;
- многопозиционные - более двух блоков (один передатчик, два или более приемников; один приемник, два или более передатчиков; два или более передатчиков, два или более приемников).

9. Автоматические охранные извещатели подразделяют на ультразвуковые и оптико-электронные.

Каждая охранная сигнализация является индивидуальной и состоит из охранных извещателей различных типов, в зависимости от защищаемых помещений.
